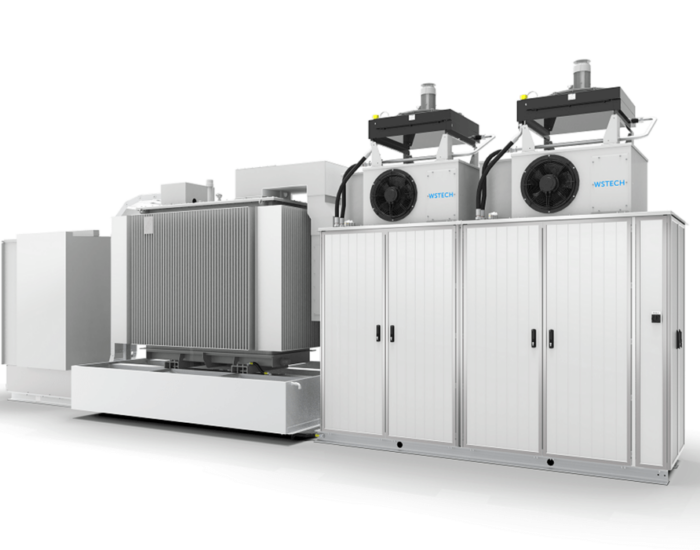

Poste de transformation pour application photovoltaïque à onduleurs centraux

Poste de transformation élévateur pour centrale photovoltaïque jusqu’à 5,5MVA en 36KV « Station élévatrice ».

  • Poste de transformation pour application photovoltaïque
  • Poste de transformation pour application photovoltaïque
  • Poste de transformaion HELIOS CI 3
  • Poste de transformaion HELIOS CI 4
  • poste de transformation pour application photovoltaïque
  • Poste de transformation pour application photovoltaïque
  • Poste de transformation pour application photovoltaïque
  • Poste de transformaion HELIOS CI 3
  • Poste de transformaion HELIOS CI 4
  • poste de transformation pour application photovoltaïque

Descriptif technique

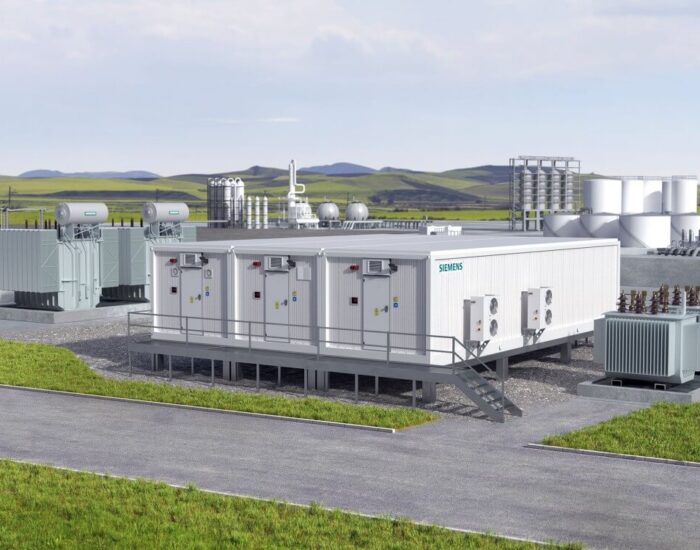

Ce poste de transformation élévateur pour centrale photovoltaïque est destiné aux centrales photovoltaïques de forte puissance pour élever la tension et raccordement sur le poste de livraison. Il est fortement recommandé à partir de 20MWc de production solaire à onduleurs centraux. Il est composé d’une enveloppe en conteneur pour faciliter l’installation sur les champs photovoltaïques qui sont souvent difficiles d’accès.

Le poste de transformation pour application photovoltaïque HELIOS CI peut intégrer :

  • Un transformateur élévateur BT/HTA jusqu’à 5500KVA 36KV double enroulement à pertes réduites ECODESIGN 2021 pour un rendement optimale de la production solaire
  • Un tableau HTA SIEMENS 8DJH 24kV-36kV 630A de dernière génération compact et étanche sans entretien selon la norme IEC62271
  • Relais de protection de dernière génération pour protection du transformateur
  • Un ou deux onduleurs centraux de forte puissance jusqu’à 1500VDC
  • Un coffret pour les auxiliaires alimenté par un transformateur sec BT/BT
  • Un coffret C13-100 pour l’alimentation des équipements de contrôle, motorisation et supervision en cas de coupure
  • Un coffret de regroupement d’information pour faciliter la mise en place du SCADA client
  • Une climatisation réversible pour le local HT
  • Un lot d’accessoires de sécurité jusqu’à 36kV

Points clés

  • « Plug and Power » Monté – Câblé
  • Indice de protection IP54 avec peinture C5M du conteneur
  • Insensible aux environnements sévères
  • Ouverture du local onduleur avec protection grillagée pour un refroidissement optimal
  • Fort rendement du transformateur selon la norme UE 548/2014 – ECODESIGN 2021

Informations logistiques

  • Incoterms : FCA France ou CIF port maritime
  • Origine : France
  • Code douanier : 85372091

En savoir plus sur les postes de transformation HT/BT

Normes de sécurité & certifications

    NFC13-200

    relative aux installations électriques haute tension

    NFC15-100

    relative aux installations électriques basse tension

    NE EN 62271-202

    relative aux postes préfabriqués HTA/BT

    ISO9001

    pour le management de la qualité
