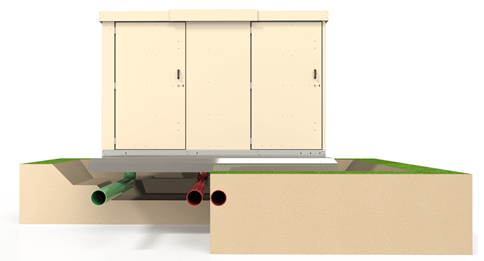

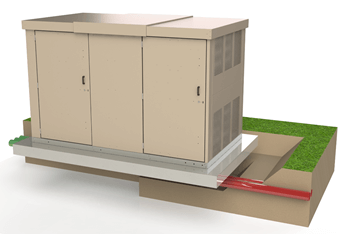

Poste de transformation pour application photovoltaïque à onduleurs string

Poste de transformation élévateur pour centrale photovoltaïque jusqu’à 3150KVA en 36KV « Station élévatrice ».

  • Poste de transformation pour application photovoltaïque à onduleurs string
  • Poste de transformation pour application photovoltaïque à onduleurs string

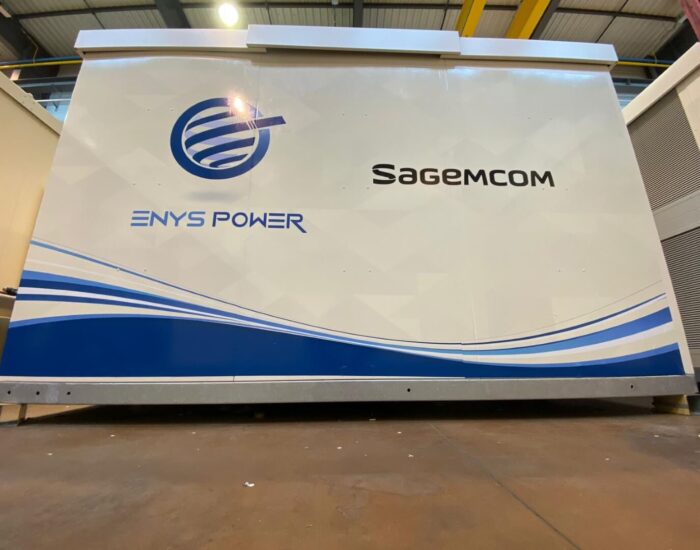

  • Poste de transformation SSI 2

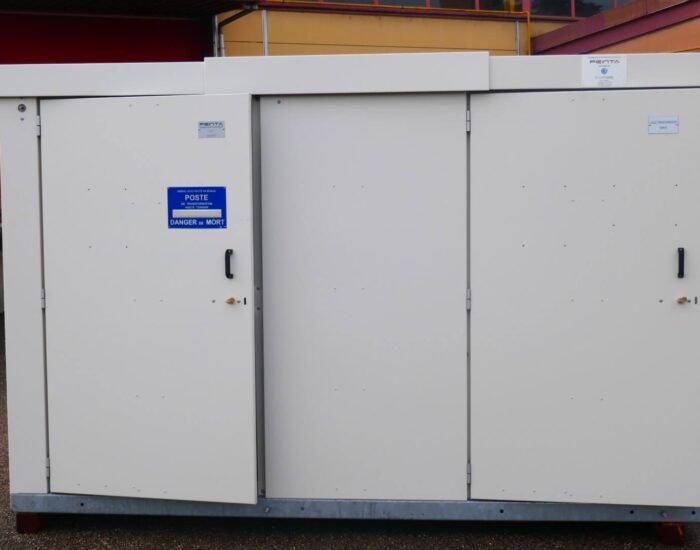

  • Poste de transformation SSI 4
  • Poste de transformation pour application photovoltaïque à onduleurs string
  • Poste de transformation pour application photovoltaïque à onduleurs string
  • Poste de transformation pour application photovoltaïque à onduleurs string
  • Poste de transformation pour application photovoltaïque à onduleurs string
  • Poste de transformation pour application photovoltaïque à onduleurs string
  • Poste de transformation SSI 2
  • Poste de transformation SSI 4
  • Poste de transformation pour application photovoltaïque à onduleurs string
  • Poste de transformation pour application photovoltaïque à onduleurs string
  • Poste de transformation pour application photovoltaïque à onduleurs string

Descriptif technique

Ce poste de transformation pour application photovoltaïque à onduleurs string est destiné aux centrales photovoltaïques de moyenne puissance pour élever la tension. Il est recommandé pour les centrales inférieures à 20MWc à onduleurs string.

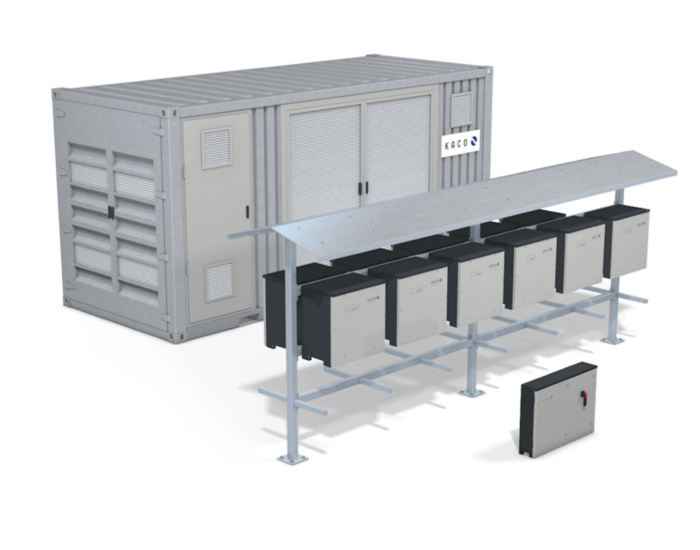

Il est composé d’une enveloppe en aluminium ou conteneur pour faciliter l’installation sur les champs photovoltaïques qui sont souvent difficiles d’accès.

Le poste de transformation pour application photovoltaïque à onduleurs string HELIOS SSI peut intégrer :

  • Un transformateur élévateur BT/HTA jusqu’à 3150KVA en 36kV à pertes réduites ECODESIGN 2021 pour un rendement optimale de la production solaire
  • Un tableau HTA SIEMENS 8DJH 24kV-36kV 630A de dernière génération compact et étanche sans entretien selon la norme IEC62271
  • Un TGBT platine IP2X avec départs disjoncteurs ou fusibles pour la protection des onduleurs string jusqu’à 800V
  • Un transformateur sec BT/BT pour alimentation des auxiliaires
  • Un coffret C13-100 pour l’alimentation des équipements de contrôle, motorisation et supervision en cas de coupure
  • Circuit de terre 29mm2 avec platine de mise à la terre
  • Un lot d’accessoires de sécurité jusqu’à 36kV

Points clés

  • Plug and Power » Monté – Câblé
  • Application photovoltaïque « OFF GRID » et « ON GRID »
  • Fort rendement du transformateur selon la norme UE 548/2014 – ECODESIGN 2021
  • Isolation du toit en laine de roche pour atténuer les effets du soleil et pare soleil en option
  • Insensible à l’environnement
  • Délai de fabrication court entre 10 à 12 semaines en moyenne

Informations logistiques

  • Incoterms : FCA France ou CIF port maritime
  • Equipement maritime nécessaire : Conteneur
  • Open Top
  • Origine : France
  • Code douanier : 85372091

En savoir plus sur les postes de transformation HT/BT



Normes de sécurité & certifications

    NFC13-200

    relative aux installations électriques haute tension

    NFC15-100

    relative aux installations électriques basse tension

    NE EN 62271-202

    relative aux postes préfabriqués HTA/BT

    ISO9001

    pour le management de la qualité
